商品名稱

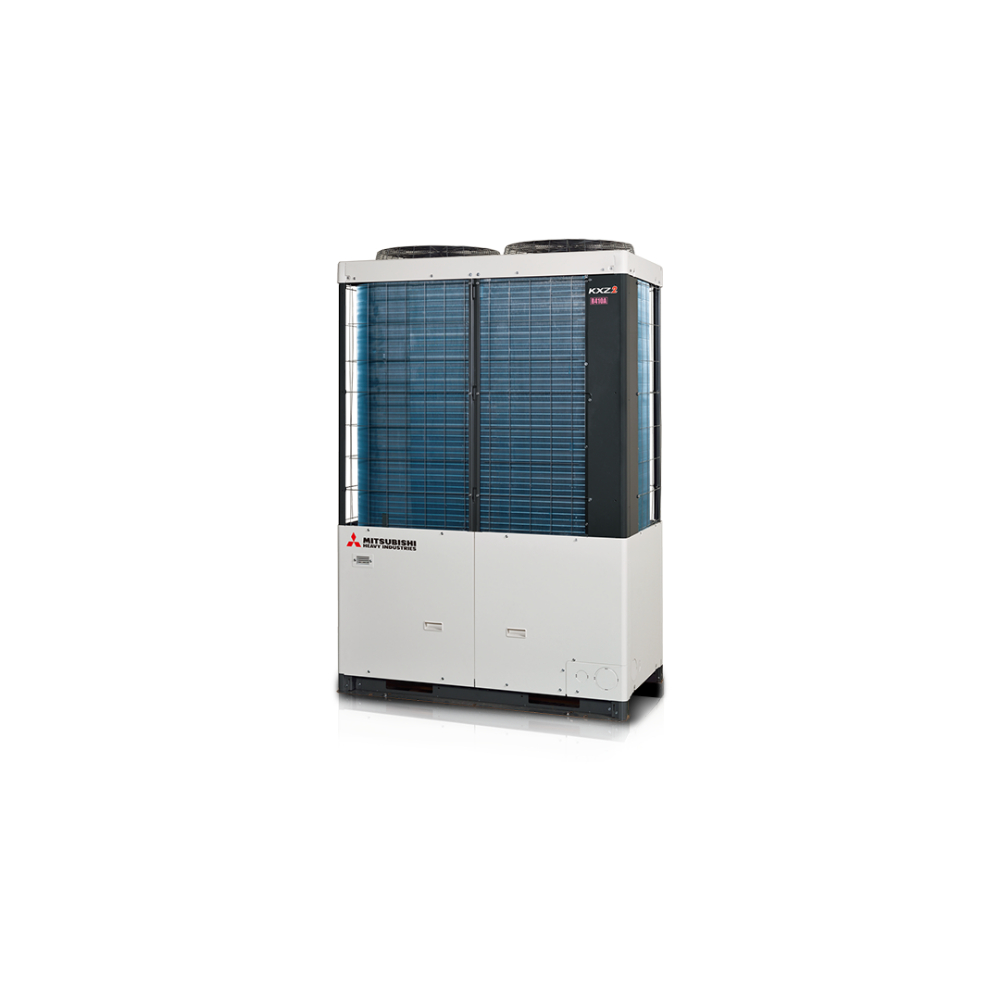

KXZ2室外機

詳細資訊

彈性搭配：最大連結 60 HP

能力		28kW	33.5kW	40kW	45kW	47.5kW	50kW	56kW
	型號	FDC280KXZE2TX	FDC335KXZE2TX	FDC400KXZE2TX	FDC450KXZE2TX	FDC475KXZE2TX	FDC500KXZE2TX	FDC560KXZE2TX

	56kW *	61.5kW	67kW	73.5kW	80kW	85kW	90kW	95kW	100kW	106kW	112kW
型號	FDC560KXZE2TX	FDC615KXZE2TX	FDC670KXZE2TX	FDC735KXZE2TX	FDC800KXZE2TX	FDC850KXZE2TX	FDC900KXZE2TX	FDC950KXZE2TX	FDC1000KXZE2TX	FDC1060KXZE2TX	FDC1120KXZE2TX
	FDC280KXZE2TX	FDC280KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC450KXZE2TX	FDC475KXZE2TX	FDC500KXZE2TX	FDC500KXZE2TX	FDC560KXZE2TX
	FDC280KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC450KXZE2TX	FDC450KXZE2TX	FDC475KXZE2TX	FDC500KXZE2TX	FDC560KXZE2TX	FDC560KXZE2TX

	85kW *	90kW *	95kW *	100kW *	106kW *	112kW *	120kW	125kW	130.5kW	135kW	142.5kW	145kW	150kW	156kW	162kW	168kW
型號	FDC850KXZE2TX	FDC900KXZE2TX	FDC950KXZE2TX	FDC1000KXZE2TX	FDC1060KXZE2TX	FDC1120KXZE2TX	FDC1200KXZE2TX	FDC1250KXZE2TX	FDC1300KXZE2TX	FDC1350KXZE2TX	FDC1425KXZE2TX	FDC1450KXZE2TX	FDC1500KXZE2TX	FDC1560KXZE2TX	FDC1620KXZE2TX	FDC1680KXZE2TX
	FDC280KXZE2TX	FDC280KXZE2TX	FDC280KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC450KXZE2TX	FDC475KXZE2TX	FDC475KXZE2TX	FDC500KXZE2TX	FDC500KXZE2TX	FDC500KXZE2TX	FDC560KXZE2TX
	FDC280KXZE2TX	FDC280KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC450KXZE2TX	FDC450KXZE2TX	FDC475KXZE2TX	FDC475KXZE2TX	FDC500KXZE2TX	FDC500KXZE2TX	FDC560KXZE2TX	FDC560KXZE2TX
	FDC280KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC335KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC400KXZE2TX	FDC450KXZE2TX	FDC450KXZE2TX	FDC450KXZE2TX	FDC475KXZE2TX	FDC500KXZE2TX	FDC500KXZE2TX	FDC560KXZE2TX	FDC560KXZE2TX	FDC560KXZE2TX

* 高效率組合形式

高效性能

渦捲式壓縮機使用多排氣孔壓縮技術，使運轉過程中展現絕佳的壓力控制及平衡。

可變溫度與能效控制

能根據室內機的運轉負載需求，自動調節室外機冷媒循環系統壓力；順暢而平穩的調節能力，能確保室內機發揮最佳運轉效能，不僅室內環境舒適再進化，節能更高達34%。Empty

室外機的熱交換器散熱鰭片使用藍色塗層，機體外殼與底部使用鍍鋅鋼板，風扇保護網經防蝕、防鏽處理，可有效防止鏽蝕的發生，設備耐用度領先業界。

安裝優勢

業界最薄僅72cm，安裝省空間。

可從四個方向進行冷媒配管。

備用運轉

兩至三台室外機組合使用時，若其中一台設備發生故障，系統會自行啟動其他設備並保持運轉。搭載雙壓縮機的室外機，若其中一台壓縮機故障時，系統會讓沒故障的壓縮機保持運轉。

易於維修

首創兩段式結構設計，上層為四向熱交換器，下層為機械室，提升維修彈性。同時，水氣與粉塵不易進入機械室造成潮濕故障，大幅提高耐用度。

熱交換器與機械室分離，能讓熱交換過程不受內部機械元件阻擋而破壞流體力學，可將熱交換效率再提升。

可從前側和後側進行維護，並隔絕機體後側機械室發出的噪音。

應用彈性

最大85Pa機外靜壓值，滿足各式商用場域安裝需求。

連結率大幅提升，最高可達200%，多聯搭配最具彈性。

＊連結率數值因室內機有所差異，詳洽銷售業務。

規格表

KXZ2室外機型號				FDC280KXZE2TX	FDC335KXZE2TX	FDC400KXZE2TX	FDC450KXZE2TX	FDC475KXZE2TX	FDC500KXZE2TX	FDC560KXZE2TX
KXZ2室外機型號				電源				3相4線 380V / 60Hz
馬力			hp	10	12	14	16	17	18	20
冷房能力			kW	28.0	33.5	40.0	45.0	47.5	50.0	56.0
暖房能力			kW	31.5	37.5	45.0	50.0	53.0	56.0	63.0
電氣特性	起動電流		A	5				8
	最大運轉電流		A	20.1		32.0		40.2
	運轉電流	冷房	A	10.5	14.1	16.8	20.9	20.9	22.6	26.9
	運轉電流	暖房	A	12.2	14.8	16.7	20.4	21.0	21.9	26.1
	耗電量	冷房	kW	6.65	9.10	10.80	13.60	13.30	14.70	17.40
	耗電量	暖房	kW	7.41	9.03	10.23	12.50	12.99	13.56	16.15
冷氣季節性能因數(CSPF)			kWh/kWh	6.17	5.91	5.36	5.35	5.18	5.18	5.23
能源分級	冷房		級	1
室外機冷氣季節性能因數			kWh/kWh	6.70	6.49	5.90	6.01	5.76	5.70	5.71
外觀尺寸	高x寬x深		mm	1697x1350x720		2052x1350x720
淨重			kg	288		332		378
噪音值			dB(A)	56	60	60	61	61	61	63
風量(標準)		冷房/暖房	m3/min	225/225	294/283	304/304		300/300		300/284
機外靜壓			Pa	最大 85
風扇型式及數量				螺旋槳風扇x2
風扇馬達			W	560x2
冷媒種類	型式			R410A
出廠原冷媒量			kg	11		11.5
除霜控制				微電腦控制 (可自動除霜運轉)
安裝冷媒管尺寸	液管線路		mm(in)	Ø9.52(3/8")	Ø12.7(1/2")
安裝冷媒管尺寸	氣管線路		mm(in)	Ø22.22(7/8")	Ø25.4(1")		Ø28.58(1-1/8")
安全保護裝置				壓縮機過熱保護, 過電流保護, 回油運轉保護, 電晶體過熱保護, 風扇馬達溫度保護,異常高壓保護, 壓縮機吸入/吐出溫度感測, 壓縮機吐出/吸入壓力感測
配管限制	配管總長		m	1000
	室外機與室內機最遠距離			160
	室外機至室內機高低差*1			外機在上90/內機在上40
	室內機與室內機間高低差*1			30
排水				排水孔(φ20×11個,φ45×3個)
運轉範圍		冷房*2/暖房	℃	-15~52/-20~15.5
室內機連結率*3			%	50~200				50~160
可連結的室內機數量*3			台	37	44	53	60	50	53	59
* 1 安裝時需根據各項高度差變更設置，詳細使用範圍限制請參閱技術手冊或安裝說明書。 * 2 因應溫度之詳細安裝條件規範請參閱相關技術資料。 * 3 連結率、連結台數數值因搭配室內機或不同安裝範圍而有所差異，詳閱技術手冊。本公司以上產品之性能測試，電氣特性均依照CNS60335-1, CNS60335-2-40, CNS3615標準，進行測試。另為持續改善商品，以上數據皆有可能因商品改善而變更，則該數據仍以實際商品規格標示為主。
