商品名稱

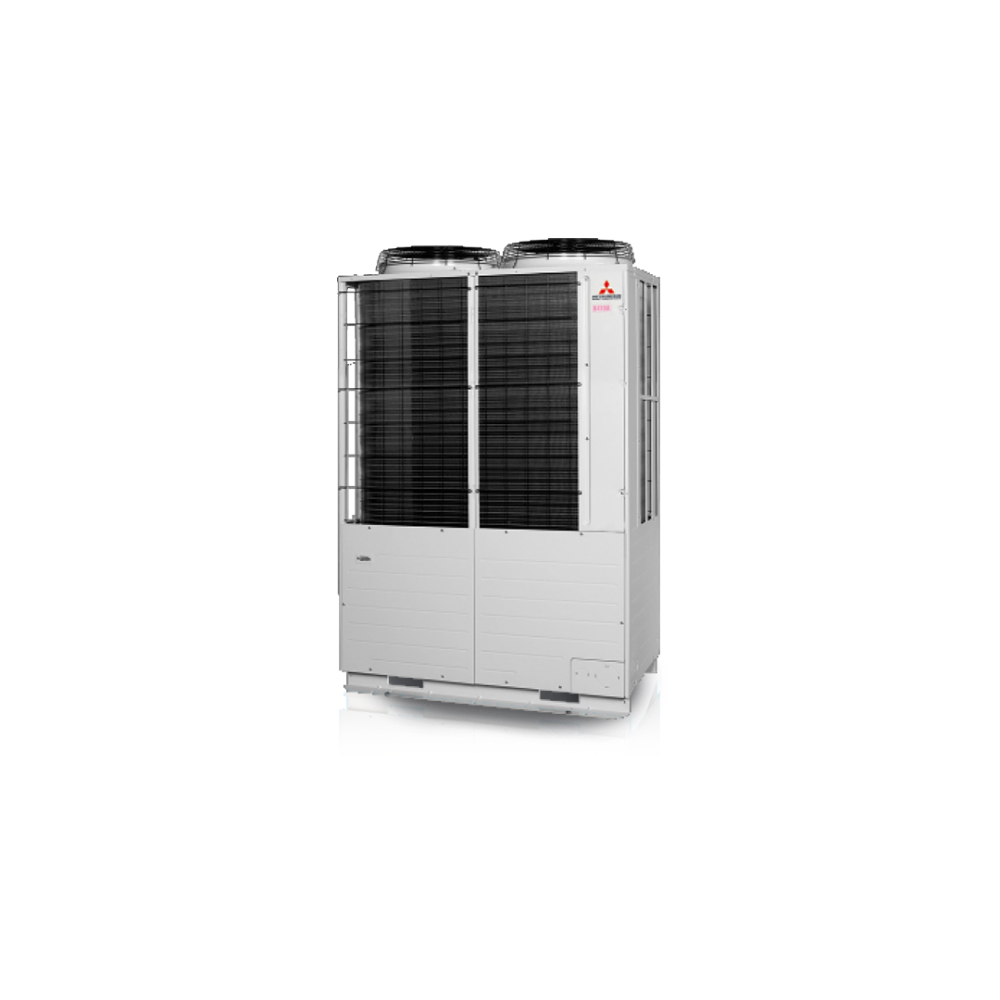

KXZ室外機

詳細資訊

彈性搭配：最大連結 60 HP

能力		28kW	33.5kW	40kW	45kW	47.5kW	50kW	56kW
	型號	FDC280KXZE1TX	FDC335KXZE1TX	FDC400KXZE1TX	FDC450KXZE1TX	FDC475KXZE1TX	FDC500KXZE1TX	FDC560KXZE1TX

	61.5kW	67kW	73.5kW	80kW	85kW	90kW	95kW	100kW	106kW	112kW
型號	FDC615KXZE1TX	FDC670KXZE1TX	FDC735KXZE1TX	FDC800KXZE1TX	FDC850KXZE1TX	FDC900KXZE1TX	FDC950KXZE1TX	FDC1000KXZE1TX	FDC1060KXZE1TX	FDC1120KXZE1TX
	FDC280KXZE1TX	FDC335KXZE1TX	FDC335KXZE1TX	FDC400KXZE1TX	FDC400KXZE1TX	FDC450KXZE1TX	FDC475KXZE1TX	FDC500KXZE1TX	FDC500KXZE1TX	FDC560KXZE1TX
	FDC335KXZE1TX	FDC335KXZE1TX	FDC400KXZE1TX	FDC400KXZE1TX	FDC450KXZE1TX	FDC450KXZE1TX	FDC475KXZE1TX	FDC500KXZE1TX	FDC560KXZE1TX	FDC560KXZE1TX

	120kW	125kW	130.5kW	135kW	142.5kW	145kW	150kW	156kW	162kW	168kW
型號	FDC1200KXZE1TX	FDC1250KXZE1TX	FDC1300KXZE1TX	FDC1350KXZE1TX	FDC1425KXZE1TX	FDC1450KXZE1TX	FDC1500KXZE1TX	FDC1560KXZE1TX	FDC1620KXZE1TX	FDC1680KXZE1TX
	FDC400KXZE1TX	FDC400KXZE1TX	FDC400KXZE1TX	FDC450KXZE1TX	FDC475KXZE1TX	FDC475KXZE1TX	FDC500KXZE1TX	FDC500KXZE1TX	FDC500KXZE1TX	FDC560KXZE1TX
	FDC400KXZE1TX	FDC400KXZE1TX	FDC450KXZE1TX	FDC450KXZE1TX	FDC475KXZE1TX	FDC475KXZE1TX	FDC500KXZE1TX	FDC500KXZE1TX	FDC560KXZE1TX	FDC560KXZE1TX
	FDC400KXZE1TX	FDC450KXZE1TX	FDC450KXZE1TX	FDC450KXZE1TX	FDC475KXZE1TX	FDC500KXZE1TX	FDC500KXZE1TX	FDC560KXZE1TX	FDC560KXZE1TX	FDC560KXZE1TX

高效性能

渦捲式壓縮機使用多排氣孔壓縮技術，使運轉過程中展現絕佳的壓力控制及平衡。

可變溫度與能效控制

能根據室內機的運轉負載需求，自動調節室外機冷媒循環系統壓力；順暢而平穩的調節能力，能確保室內機發揮最佳運轉效能，不僅室內環境舒適再進化，節能更高達34%。Empty

室外機的熱交換器散熱鰭片使用藍色塗層，機體外殼與底部使用鍍鋅鋼板，風扇保護網經防蝕、防鏽處理，可有效防止鏽蝕的發生，設備耐用度領先業界。

安裝優勢

業界最薄僅72cm，安裝省空間。

可從四個方向進行冷媒配管。

備用運轉

兩至三台室外機組合使用時，若其中一台設備發生故障，系統會自行啟動其他設備並保持運轉。搭載雙壓縮機的室外機，若其中一台壓縮機故障時，系統會讓沒故障的壓縮機保持運轉。

易於維修

首創兩段式結構設計，上層為四向熱交換器，下層為機械室，提升維修彈性。同時，水氣與粉塵不易進入機械室造成潮濕故障，大幅提高耐用度。

熱交換器與機械室分離，能讓熱交換過程不受內部機械元件阻擋而破壞流體力學，可將熱交換效率再提升。

可從前側和後側進行維護，並隔絕機體後側機械室發出的噪音。

規格表

KXZ室外機型號				FDC280KXZE1TX	FDC335KXZE1TX	FDC400KXZE1TX	FDC450KXZE1TX	FDC475KXZE1TX	FDC500KXZE1TX	FDC560KXZE1TX
KXZ室外機型號				電源				三相 380V / 60Hz
馬力			hp	10	12	14	16	17	18	20
冷房能力(最小～最大)			kW	28.0	33.5	40.0	45.0	47.5	50.0	56.0
暖房能力(最小～最大)			kW	31.5	37.5	45.0	50.0	53.0	56.0	63.0
電氣特性	起動電流		A	5				8
	最大運轉電流		A	18.5		35		37
	耗電量	冷房	kW	7.47	9.71	11.40	14.90	13.80	15.00	19.00
	耗電量	暖房	kW	7.50	9.32	11.19	13.18	13.69	14.25	16.71
冷氣季節性能因數(CSPF)			kWh/kWh	5.59	5.42	5.20	5.04	5.04	5.04	4.89
能源分級	冷房		級	1	1	1	1	1	1	2
年耗電量			(度/年)	5956	7348	9134	10611	11205	11798	13604
室外機冷氣季節性能因數			kWh/kWh	5.85	5.70	5.60	5.52	5.38	5.28	5.23
外觀尺寸	高x寬x深		mm	1690x1350x720		2048x1350x720
淨重			kg	272		317		370
噪音值	冷房		dB(A)	55	61	60	61	61	61	64
噪音值	暖房		dB(A)	57	58	62	62	61	62	66
風量(標準)			CMM	200		260				290
機外靜壓			Pa	Max.50
風扇馬達			W	386 X 2
壓縮機	型式			渦捲式壓縮機x1				渦捲式壓縮機x2
冷媒種類	型式			R410A
安裝冷媒管尺寸	液管線路		mm(in)	Ø9.52(3/8")	Ø12.7(1/2")
安裝冷媒管尺寸	氣管線路		mm(in)	Ø22.22(7/8")	Ø25.4(1")	Ø25.4(1")	Ø28.58(1-1/8")
配管限制	配管總長		m	1000
	室外機與室內機最遠距離			160
	室外機至室內機高低差			外機在上50/內機在上40
	室內機與室內機間高低差			18
運轉範圍	冷房		℃	-15~46
運轉範圍	暖房		℃	-20~15.5
室內機最大連結率			%	50~130
可連結的室內機數量			台	24	29	34	39	41	43	48
本公司以上產品之性能測試，電氣特性均依照 CNS3765、IEC60335-2-40、CNS3615標準，進行測試。
另為持續改善商品，以上數據皆有可能因商品改善而變更，則該數據仍以實際商品規格標示為主。
